Подключение и монтаж гибкого неона

Ночные огни большого города – один из самых красивых и манящих визуальных образов. Не так давно для создания разноцветных вывесок, надписей и афиш использовалась неоновая подсветка из стеклянных газоразрядных ламп и трубок, наполненных неоном. Такие конструкции были дорогими, а их сборку выполняли профессиональные монтажники. Сегодня широко используется недорогая и эффективная замена стеклянным трубкам – гибкий неон, где светящиеся линии создаются из электролюминесцентного провода. Этот материал стоит относительно недорого, и его монтаж можно выполнить самостоятельно.

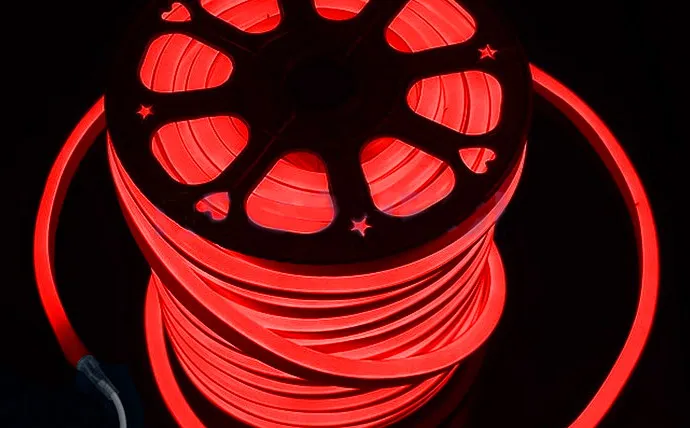

Система для создания надписей, фигур и подсветки из гибкого неона включает в себя световой шнур LED Neon Flex заданного цвета, сетевой кабель с адаптором и набор различных коннекторов и комплектующих.

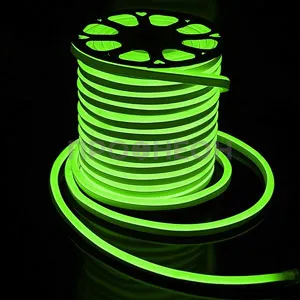

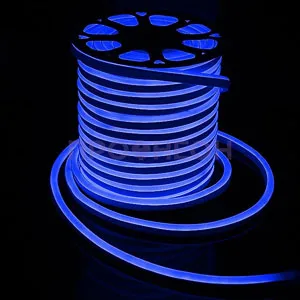

Световой шнур сечением 16х26 мм создает свечение одного из семи базовых цветов: белый, теплый белый, желтый, зеленый, красный, оранжевый, синий.

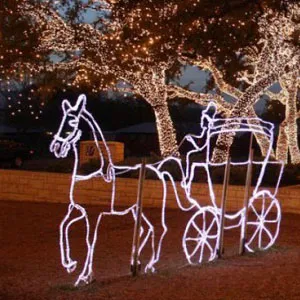

Одним из главных преимуществ этой системы является то, что любой человек, знакомый с техникой, может сделать из гибкого неона вывеску, афишу, надпись или подсветку своими руками. Для этого нужно знать правила работы с этим материалом, о которых мы расскажем в этой статье.

Необходимо отметить, что этот вид подсветки, питающийся от сети 220В, требует строго соблюдения правил безопасности, которые мы рассмотрим ниже.

Схема подключения гибкого неона

Конструкции в простейшем случае включают в себя:

• Световой шнур LED Neon Flex.
• Сетевой кабель с адаптером.

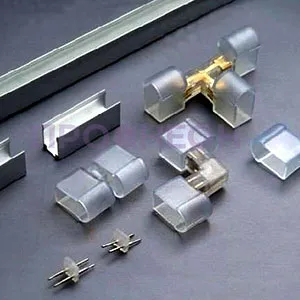

• Штыревой коннектор.
• Заглушки.

Также система включает в себя комплектующие для монтажа, которые мы рассмотрим ниже.

Как резать гибкий неон

На световом шнуре есть отметки, обозначающие места, в которых можно производить резку.
Отрезать можно только в этих местах, при помощи острого резака.

Как подключать гибкий неон к сети 220 В

Подключение к сети 220В должно выполняться через оригинальный адаптер.
Соединение с адаптером производится при помощи штыревых коннекторов, которые вставляются острой стороной в проводники шнура. Далее на торец со вставленными штыревыми коннекторами необходимо нанести герметик, в достаточном количестве, и надеть коннектор кабеля питания. При стыковке важно убедиться, что штыри совместились с гнездами коннектора. После этого необходимо дождаться полного застывания герметика.

С противоположной стороны на провод необходимо надеть заглушку, с предварительным нанесением на место стыка и на границы стыка нейтрального герметика для ПВХ-материалов.

Как соединять и крепить гибкий неон

Крепление выполняется при помощи специальных держателей, скоб или направляющих профилей. Держатели крепятся на месте установки при помощи шупупов или винтов.

При изгибании светового шнура важно соблюдать описанные ниже правила монтажа, во избежание повреждения электролюминесцентного провода.

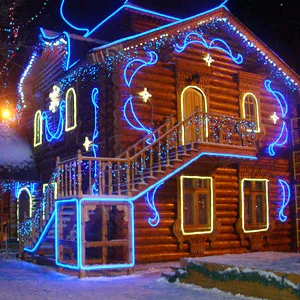

Монтаж вывесок и афиш из гибкого неона на стене или фасаде

Работоспособность собранной системы необходимо проверять до ее установки, с учетом всех необходимых мер предосторожности. При обнаружении неисправности на этом этапе вы сэкономите затраты и время на демонтаж.

Последовательность монтажных работ.

1. Аккуратно достаньте собранный гибкий неон из упаковки и размотайте катушку. Выполните осмотр и убедитесь в отсутствии механических повреждений на поверхности и в местах стыков.
2. Подключите вилку сетевого адаптера в сеть 220 В.
3. Включите питание.
4. Убедитесь, что свечение не имеет разрывов, однородно и равномерно по всей длине провода.
5. Выполните работы по установке.

Различают два вида установки гибкого неона: прямолинейную и криволинейную.
Особенности монтажа для них показаны на схемах.

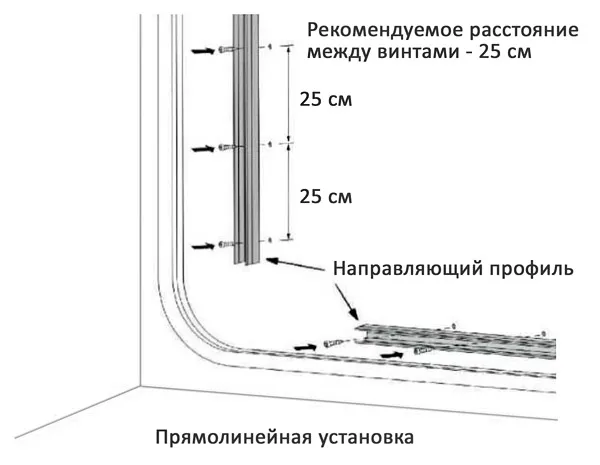

Прямолинейная установка

Прямолинейная установка выполняется при помощи оригинальных направляющих профилей.
Профили крепятся к стене или другой поверхности при помощи винтов, с шагом 25 см.

Криволинейная установка

Криволинейная установка может производиться двумя способами.

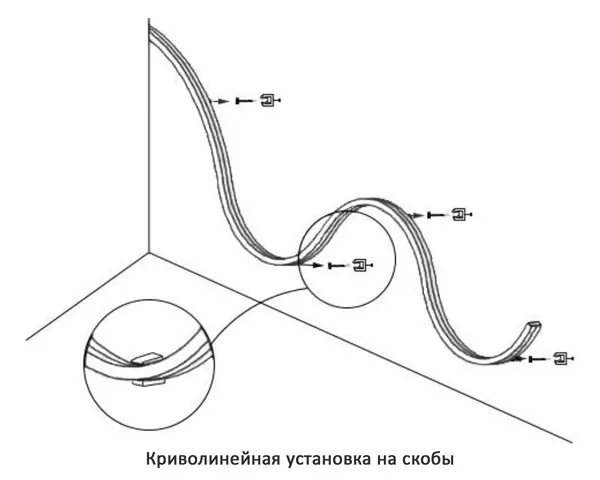

1. При помощи специальных скоб.

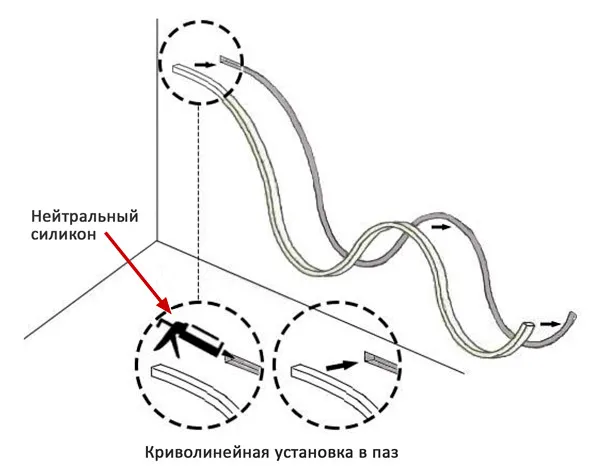

2. Монтаж в заранее сделанный паз, с использованием герметика (нейтральный силикон).

Выбор способа зависит от вида конструкции, которую необходимо получить.

Важные правила безопасности и требования к эксплуатации

1. Перед выполнением работ по монтажу или обслуживанию гибкого неона отключите электропитание!
2. Перед подачей напряжения 220 В убедитесь, что все соединения герметичны и электрически изолированы!
3. Все манипуляции, соединения, монтажные работы, должны производиться квалифицированными специалистами.
4. Не допускается погружение световых конструкций в воду, а также установка в местах, где может скапливаться жидкость.
5. Температурный режим: не выше +40 градусов Цельсия.
   - Не допускается монтаж на горячие поверхности, с температурой выше +40 C.
   - Не допускается эксплуатация при температуре выше +40 C.
   - Не допускается использование вблизи источников тепла, таких как системы отопления, блоки питания, нагревающиеся лампы и светильники.
   - Не допускается монтаж при температуре ниже −10 C.

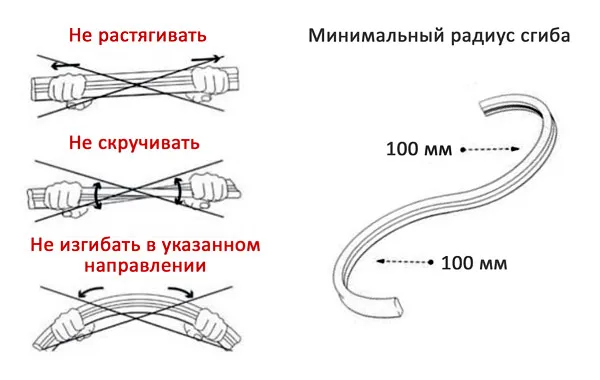

6. Запрещается скручивание, излом, нарушение герметичной оболочки провода, и другие виды механических воздействий. Минимальный радиус изгиба – 100 мм.


7. Намотанный на катушку провод допускается включать в сеть 220 В не более чем на 1 минуту.
8. Установка световой конструкции должна выполняться на неподвижной жесткой поверхности.
9. Запрещается подвешивать на элементы конструкции посторонние предметы (например, вывески).

Обязательные требования к условиям эксплуатации гибкого неона

1. Растяжение или изгиб под неправильным углом светящейся ленты приведёт к разрыву ленты и поломке изделия.
2. Провод необходимо хранить и перевозить только в смотанном виде на катушке. Не рекоменуется его разматывать до монтажных работ, во избежание механических нагрузок.
3. Разматывать изделие необходимо на сухой, чистой, ровной поверхности, избегая трения об поверхности, перед самим выполнением монтажных работ.


4. Если провод намочился или загрязнился, до его дальнейшей эксплуатации его необходимо очистить, высушить, и проверить состояние электролюминесцентного провода по всей длине.
5. При сборке необходимо использовать только оригинальные кабели питания и коннекторы, поставляемые в комплекте, или описанные в инструкции совместимые аксессуары.
6. Максимальная длина отрезка, подключаемого к сети – 50 м.
7. Герметизация должна производиться нейтральным герметиком, совместимым с ПВХ- материалами.
8. Для предотвращения утечки тока и короткого замыкания обеспечьте чистоту поверхности и мест соединения и подключения.
9. Не допускается накрывать подсветку во время работы, использовать ее в закрытых пространствах, располагать отрезки электролюминесцентного провода вплотную друг к другу. Должна обеспечиваться свободная циркуляция воздуха у световой конструкции.

Если у вас возникли вопросы по особенностям подключения и монтажа гибкого неона или по используемым комплектующим – напишите нам в чат, или позвоните в компанию Профнеон по телефону: 8 800 775-10-79.
